Beschreibung

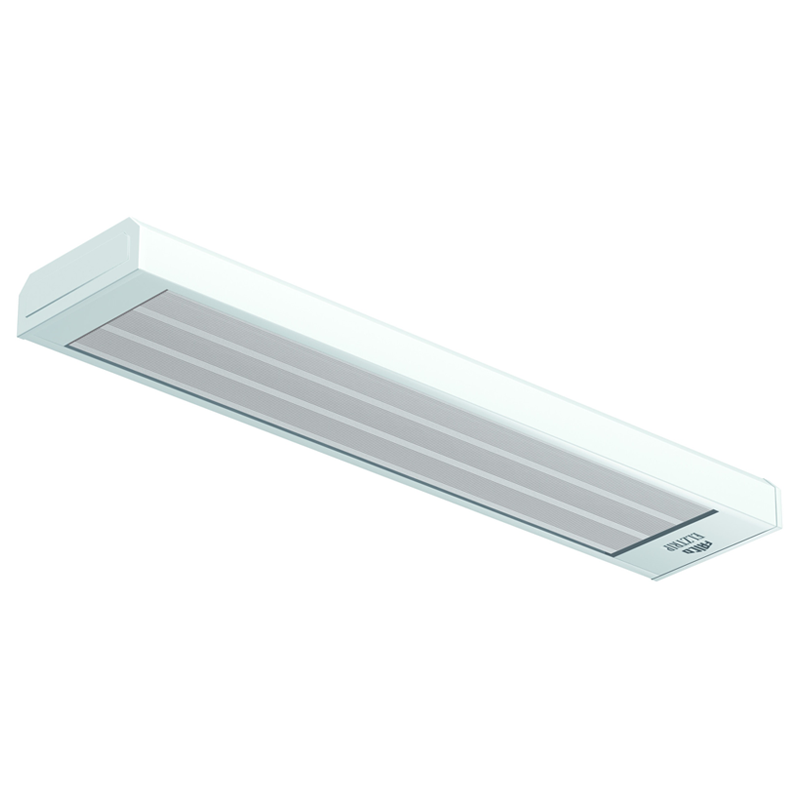

Frico Elztrip Heizstrahler
Der Wärmestrahler EZ wurde für das Voll- und Zusatzheizen sowie zum Schutz vor kalter Zugluft entwickelt. Der Frico EZ ist ein Einzelpaneel-Heizstrahler mit klarem, einfachem Design, das sich gut in die Elektroinstallationen einfügt.
Positionierung, Montage und Installation
Faustregel zur Berechnung der Anzahl Wärmestrahler, die man zum Beheizen eines bestimmten Bereiches benötigt sieh Technische Daten im Download.
Bei der Planung der Elztrip-Installation sollte man beachten, dass der Abstand zwischen den Wärmestrahlern nicht größer sein darf als der Abstand zwischen Wärmestrahler und Fußboden, d. h. „a“ sollte kürzer sein als „H“ (siehe Abb.). In Räumen,
die nicht oft genutzt werden, sind die Anforderungen an den Komfort gewöhnlich geringer und der Abstand zwischen den Wärmestrahlern kann vergrößert werden. In Räumen, die regelmäßig genutzt werden, sollte der Abstand zwischen einer sitzenden Person und dem Wärmestrahler mindestens 1,5 bis 2 m (?h) betragen. Wenn diese beiden Richtlinien befolgt werden, wird die maximale Temperaturdifferenz im Betrieb ?top= 5 °C das Wohlbefinden nicht beeinträchtigen. Das heißt, die Differenz zwischen tatsächlicher und gefühlter Temperatur beträgt nicht mehr als 5 °C.
Montage

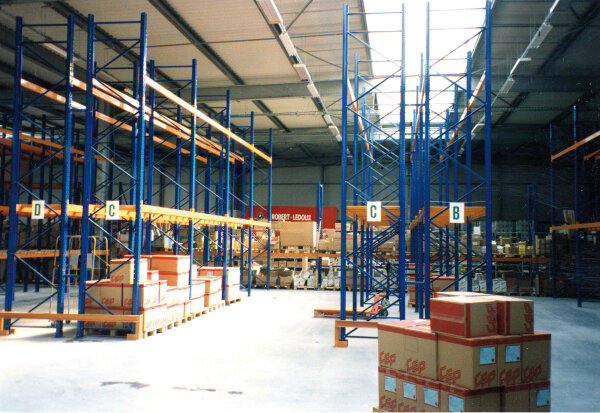

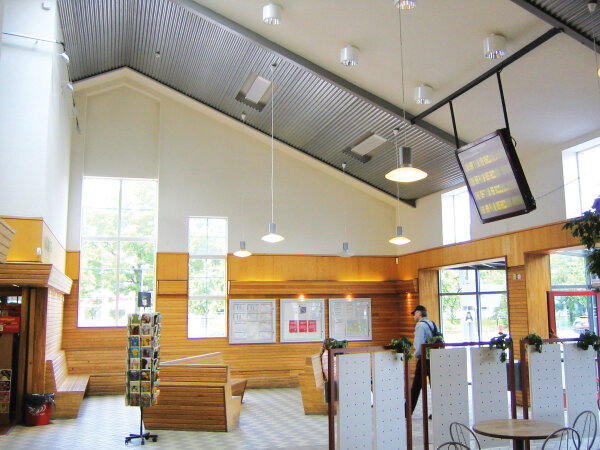

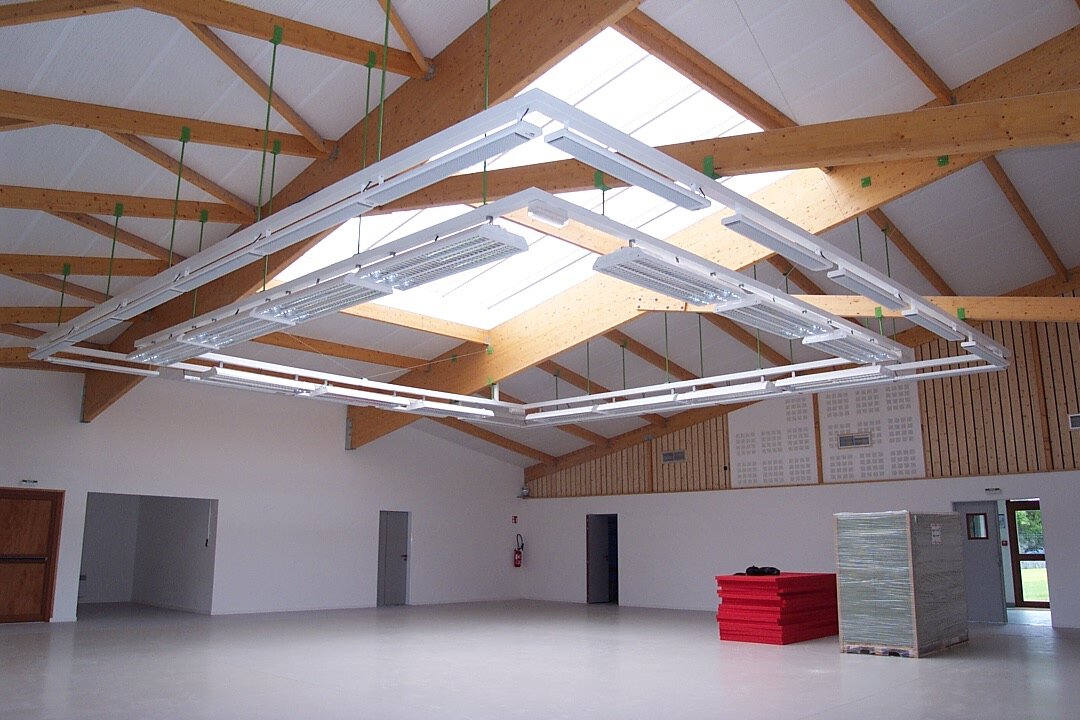

Elztrip wird horizontal an Decken, in Ankerschienen, an Kabeln, hängend usw. installiert. Halterungen zur einfachen Montage an der Decke werden mitgeliefert. Wird der Strahler mit Drahtseilen aufgehängt, sollten die vier Montagepunkte am Strahler verwendet werden. Die Montagekonsole ist als Zubehör erhältlich.
Installation
Elztrip ist für eine feste Installation vorgesehen. Die Wärmestrahler sind für eine Reihenschaltung geeignet.
Regelungsoptionen EZ100
Der Strahler muss mit einer der folgenden Steuerungsoptionen ergänzt werden. Das TAP16R verfügt über einen adaptiven Start, ein Wochenprogramm und den Modus „Fenster offen“. Schutzart IP44 wird erreicht durch das Hinzufügen eines Schutzgehäuses TEP44 und eines externen Temperaturfühlers RTX54, der den internen Fühler ersetzt.
Regelung über Thermostat
- TAP16R, Elektronischer Thermostat
Regelung durch Thermostat und Schwarz-Kugel-Sensor
- TAP16R, Elektronischer Thermostat
- SKG30, Schwarz-Kugel-Sensor
Regelung durch Thermostat und Präsenzmelder
- TAP16R, Elektronischer Thermostat
- PDK65, Präsenzmelder mit Stromversorgung
*Das Produkt kann auf eine andere Weise gesteuert werden, z. B. durch ein Gesamtsteuerungssystem (BMS), solange die Installation den Anforderungen der Ökodesign-Verordnung entspricht.
Besondere Merkmale
- Die Komponenten sind integriert und die Oberfläche ist so strukturiert, dass ein optimaler Wirkungsgrad erzielt wird.
- Die Wärmestrahler sind für eine Reihenschaltung geeignet.
- Um der Ökodesign-Verordnung (EU) 2015/1188 zu entsprechen, muss das Gerät mit dem Thermostat TAP16R (Zubehör) installiert werden. Das TAP16R verfügt über einen adaptiven Start, ein Wochenprogramm und den Modus „Fenster offen“.
- Halterungen zur einfachen Montage an der Decke werden mitgeliefert.
- Die Montagekonsole ist als Zubehör erhältlich.
- Rostfreies Gehäuse aus feuerverzinkten und pulverbeschichteten Stahlblechen. Farbe: weiß, RAL 9016, NCS S 0500-N. Heizpaneele aus natürlich anodisiertem Aluminium.
Technische Daten
| Heizungsart: | Elektrisch |
| Gehäusefarbe, RAL: | Verkehrsweiß, RAL 9016 |
| Max. Umgebungstemperatur (trockene Luft): | -20 bis 30 °C |
| Breite x Höhe x Tiefe: | 870 x 50 x 150 mm |
| Gewicht: | 3,2 Kg |
| Leistungsaufnahme, Heizung: | 0,6 kW |
| Stromaufnahme Elektroheizung: | 2,6 A |
| Spannung Heizung: | 230V~ |
| Phase(n) | 1~ |
| Max. Bauteiltemperatur: | 280 °C |
Technische Änderungen und Irrtümer vorbehalten.
Lieferumfang
1 x Frico EZ106N Heizstrahler
1 x Bedienungsanleitung
Technisches Datenblatt Frico EZ100
