Beschreibung

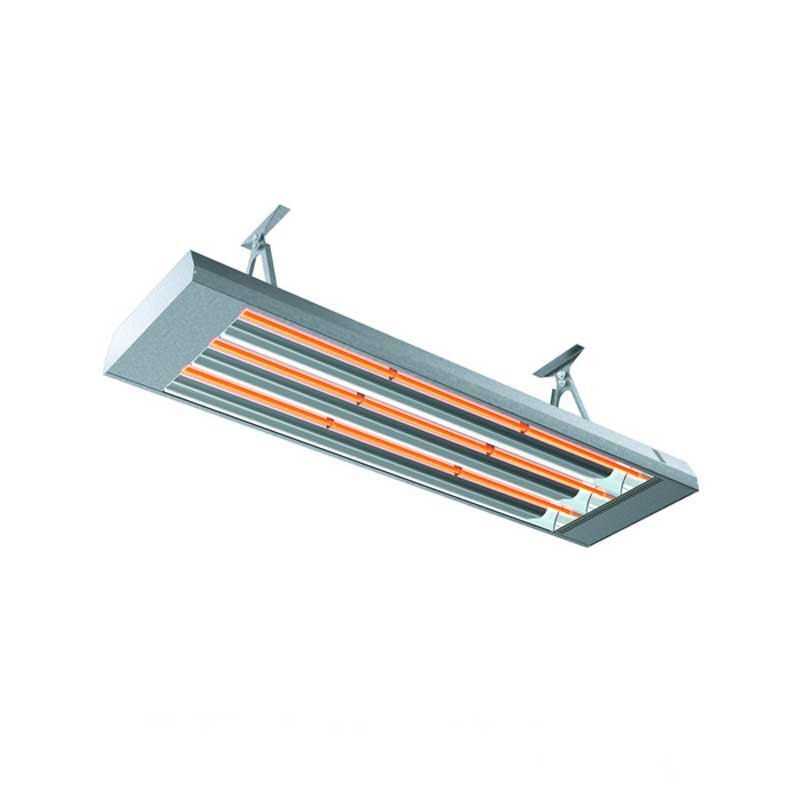

Frico Industrie IR Infrarotstrahler
Dieser Infrarotstrahler für große Gebäude mit hohen Decken

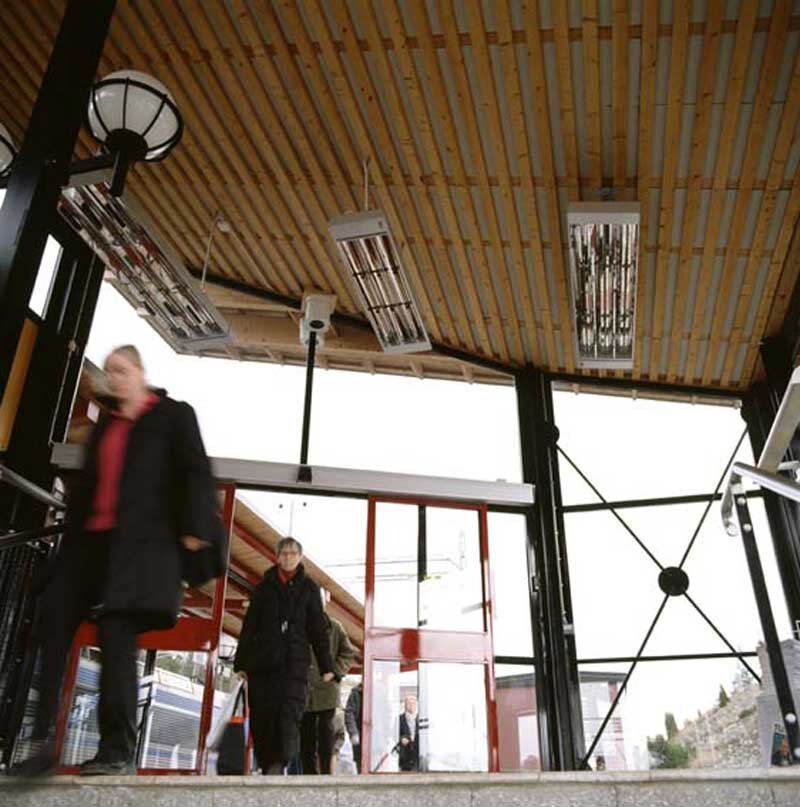

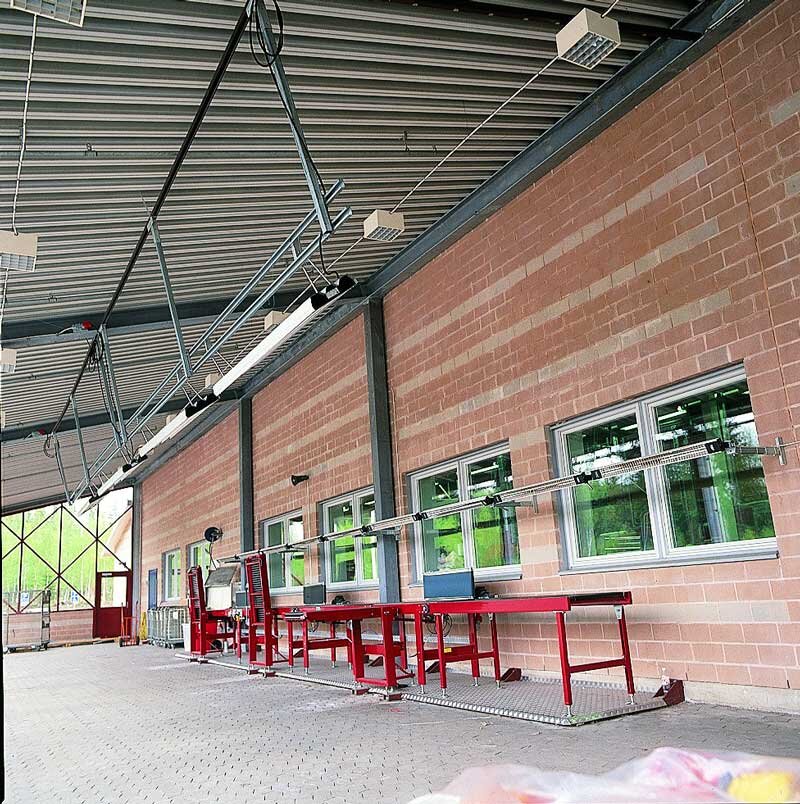

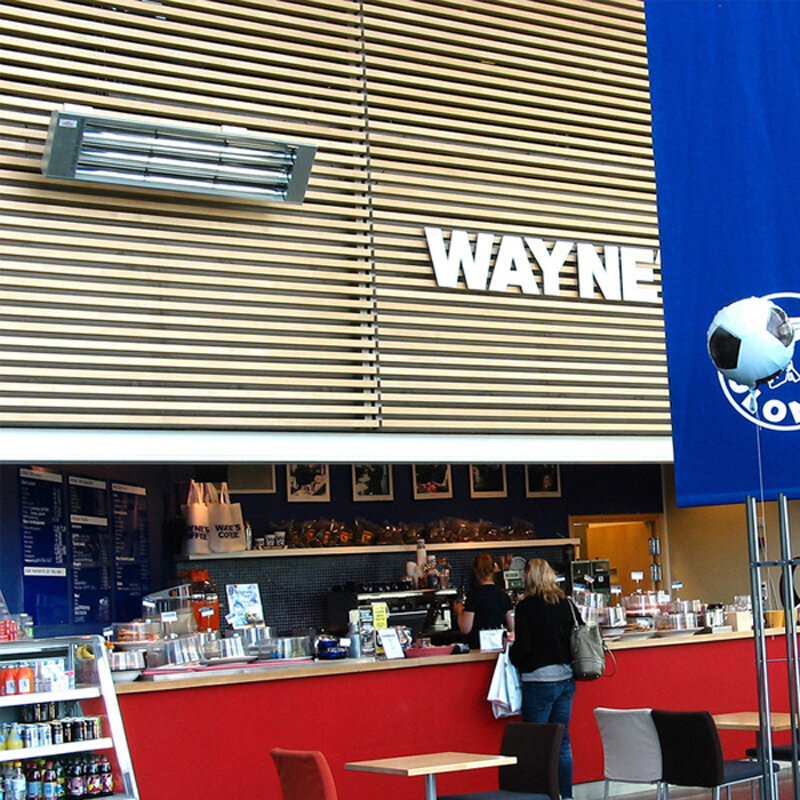

IR-Wärmestrahler sind für das Voll- oder Zusatzheizen von Räumen mit großem Volumen und hohen Decken geeignet. Diese Strahler können auch im Freien eingesetzt werden, z. B. auf Sporttribünen oder Laderampen, um diese trocken und frostfrei zu halten.
Aufstellung
Beim punktuellen Heizen ist der IR-Strahler so zu positionieren, dass die Wärme die Personen von vorn und von hinten erreicht. Der Abstand zum Kopf sollte nicht weniger als 2 m betragen. Weitere Informationen finden Sie im Technischen Handbuch.
Montage
Der Infrarot-Industriestrahler IR wird horizontal mit Montagehalterungen befestigt, die direkt an der Decke oder Wand installiert werden können. Die Halterung ermöglicht, den Abstrahlwinkel um bis zu 30 Grad
in jeder Richtung zu variieren. Die Strahler können ebenfalls an Seilen abgehängt werden (Minimum Ø 3 mm). Ein Schutzgitter ist als Zubehör erhältlich.
Installation
Der Infrarot-Industriestrahler IR ist für eine feste Installation vorgesehen. Im Anschlusskasten befinden sich Doppelanschlusssockel, mit denen sich Anschlüsse zwischen weiteren Strahlern vornehmen lassen.
Regelungsoptionen
Der Strahler muss mit einer der folgenden Steuerungsoptionen ergänzt werden. Das TAP16R verfügt über einen adaptiven Start, ein Wochenprogramm und den Modus „Fenster offen“. Bei der Verwendung von TAP16R wird Schutzart IP44 erreicht durch das Hinzufügen eines Schutzgehäuses TEP44 und eines externen Temperaturfühlers RTX54, der den internen Fühler ersetzt. Bitte beachen Sie, dass außerdem eine RB-Relaisbox erforderlich ist.
Regelung über Thermostat
- TAP16R, Elektronischer Thermostat
- RB3, Relaisbox 400 V 3 N~/400V3~
Regelung durch Thermostat und Schwarz-Kugel-Sensor
- TAP16R, Elektronischer Thermostat
- SKG30, Schwarz-Kugel-Sensor
- RB3, Relaisbox 400 V 3 N~/400V3~
Regelung mithilfe eines 3-stufigen Leistungsreglers und Präsenzmelder
- RB123, Relaisbox mit 3-stufigem Leistungsregler
- PDK65, Präsenzmelder mit Stromversorgung
*Das Produkt kann auf eine andere Weise gesteuert werden, z. B. durch ein Gesamtsteuerungssystem (BMS), solange die Installation den Anforderungen der Ökodesign-Verordnung entspricht.
Besondere Merkmale
- Reflektoren aus glänzendem, eloxiertem Aluminium für eine optimale Wärmeverteilung.
- Mit den Montagekonsolen können fünf verschiedene Neigungen eingestellt werden.
- Um der Ökodesign-Verordnung (EU) 2015/1188 zu entsprechen, muss das Gerät entweder mit dem Thermostat TAP16R oder dem Leistungsregler RB123 und dem Präsenzmelder PDK65 (Zubehör) installiert werden.
- Eine Anschlussleiste ermöglicht die Reihenmontage mehrerer Heizstrahler oder den Anschluss eines Reglers.
- Ein Schutzgitter ist als Zubehör erhältlich.
- Rostfreies Gehäuse aus grauen, aluzinkbeschichtete Stahlpanelen.
Technische Daten
| Heizungsart: | Elektrisch |
| Gehäusefarbe, RAL: | Aluzink |
| Max. Umgebungstemperatur (trockene Luft): | -20 bis 30 °C |
| Breite x Höhe x Tiefe: | 83 x 358 x 1125 mm |
| Gewicht: | 9,0 Kg |
| Leistungsaufnahme, Heizung: | 3,0 kW |
| Stromaufnahme Elektroheizung: | 4,3 A |
| Spannung Heizung: | 400V3N~* |
| Phase(n) | 3~ |
| Max. Bauteiltemperatur: | 700 °C |
Technische Änderungen und Irrtümer vorbehalten.
Lieferumfang
1 x Infrarotstrahler IR3000
1 x Bedienungsanleitung
Technisches Datenblatt Frico IR
